salve a tutti
praticamente non riesco a capire quale sia lo schema che si deve seguire nella costruzione della sceda che la Onsemi vende gia montata.

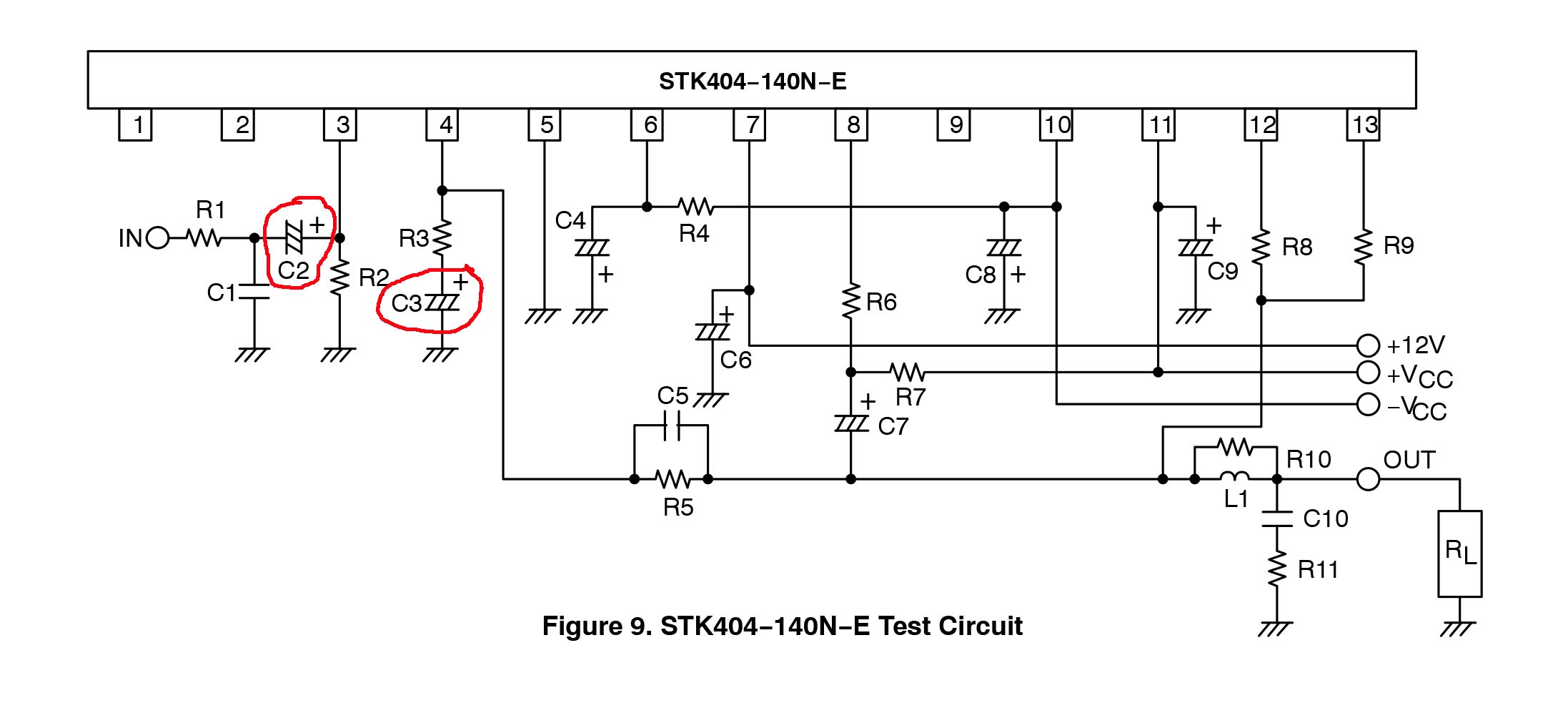

nello schema A i due condensatori che ho sottolineato sono montati deversamente dallo schema della Sanyo di figura B.

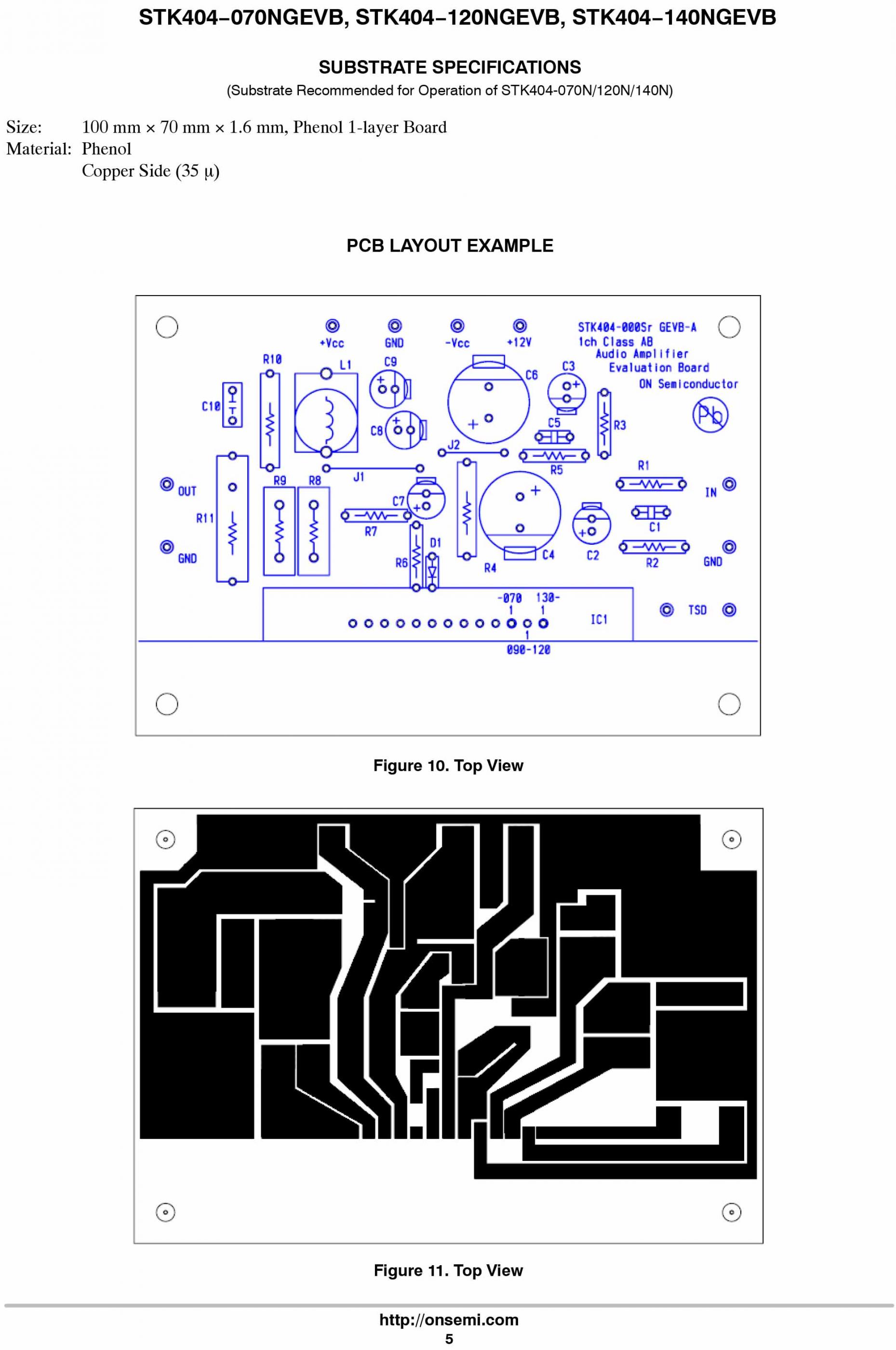

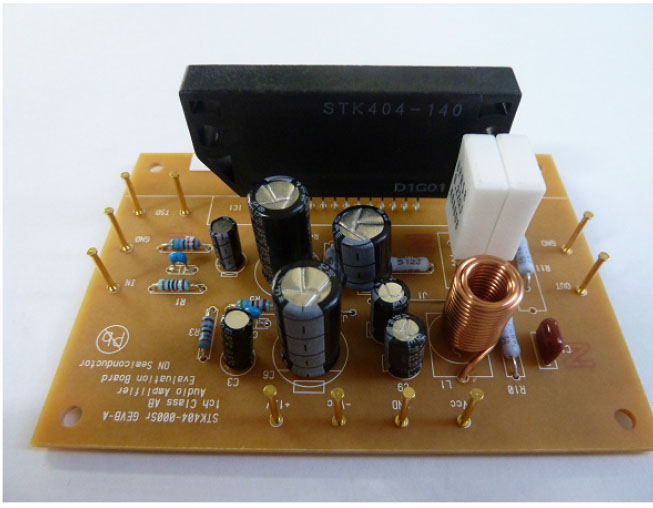

nello schema e nella foto C in un altro modo diverso dagli altri.
il problema consiste nel fatto che in uscita ci sono delle oscillazioni in tutti e tre i modi che ho provato.
a questo punto vi chiedo se la bobina da 2,2 microhenri deve essere avvolta in aria oppure su nucleo, e quale degli schemi sia quello ottimale.

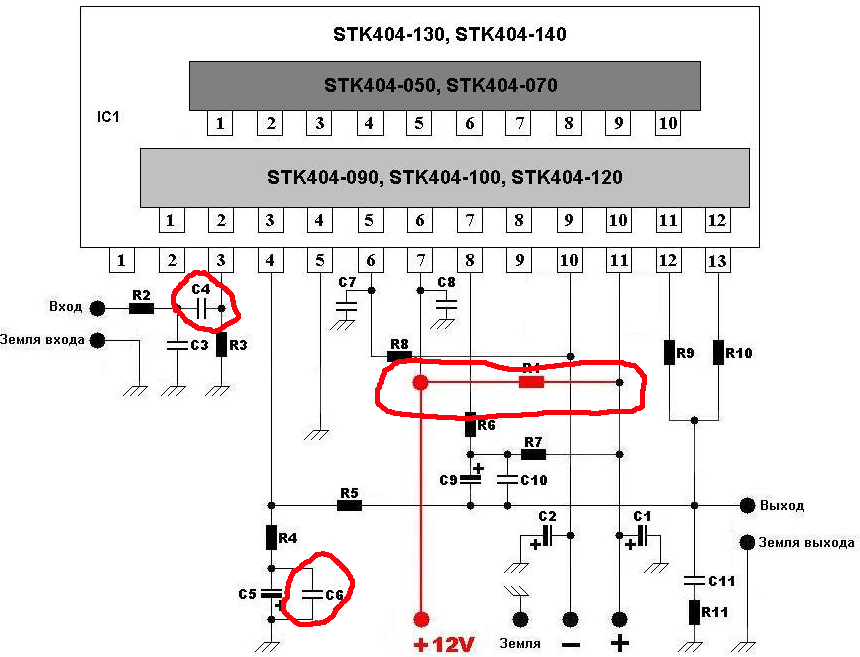

inoltre nel web ho trovato lo schema A6 che ha delle differenze non indifferenti, questo schema é valido oppure no?????
la massa del segnale deve essere disaccoppiata oppure no, se si con che valore ed anche in che punto?
inoltre una cosa che mi piacerebbe sapere è il motivo per cui usano un elettrolitico polarizzato nel percorso del segnale in entrata
grazie a tutti coloro che mi aiuteranno.
Guido
Hello everyone
basically I can not understand what is the pattern that must be followed in the construction of the card that sells Onsemi already mounted.
in Schedule A, the two capacitors that I have outlined are mounted deversamente from the Sanyo diagram in Figure B.
in the diagram and in the picture C in another different way from the others.
the problem consists in the fact that output there are oscillations in all three of the ways that I have tried.
at this point I wonder if the coil 2.2 microhenri must be wrapped in the air or on the core, and which of the schemes is the optimal one.
Also in the web I found the A6 scheme that has the not inconsiderable differences, this pattern is valid or not ?????
the ground of the signal has to be removed or not, if you with that value and also at what point?
also one thing that I'd like to know is why they use an electrolytic polarized in the incoming signal path
Thanks to all who help me.
Guido
